همه چیز درباره تولید فیلتر هوا شاهین در ایران؛ مراحل و نکات فنی
تولید فیلتر هوا شاهین، نه‌تنها یک فرآیند صنعتی، بلکه گامی استراتژیک در جهت ارتقای کیفیت تنفس موتور خودروهای ملی است. این قطعه کوچک، نقش حیاتی در محافظت از پیشرانه و کاهش آلاینده‌های زیست‌محیطی دارد؛ به‌ویژه در خودروی شاهین که از استاندارد آلایندگی یورو ۵ بهره می‌برد. انتخاب درست مواد اولیه، طراحی دقیق چین‌خورده‌ها و استفاده از فناوری تزریق قاب‌های پلیمری همگی در بهبود عملکرد این فیلتر نقش دارند.
برخلاف تصور رایج، تولید فیلتر هوا یک کارگاه ساده نیست؛ بلکه زنجیره‌ای است از طراحی مهندسی، انتخاب مواد تخصصی و کنترل کیفی دقیق. در این مقاله، سیر کامل تولید فیلتر هوای خودرو شاهین را بررسی می‌کنیم: از نقشه‌کشی اولیه تا تست فیلتراسیون نهایی. اگر به دنبال راه‌اندازی خط تولید هستید، یا به‌عنوان تعمیرکار، تامین‌کننده یا حتی علاقه‌مند فنی به این حوزه نگاه می‌کنید، این مطلب برای شماست. همراه ما بمانید تا وارد جزئیاتی شوید که در هیچ سایت دیگری با این دقت مطرح نشده‌اند.

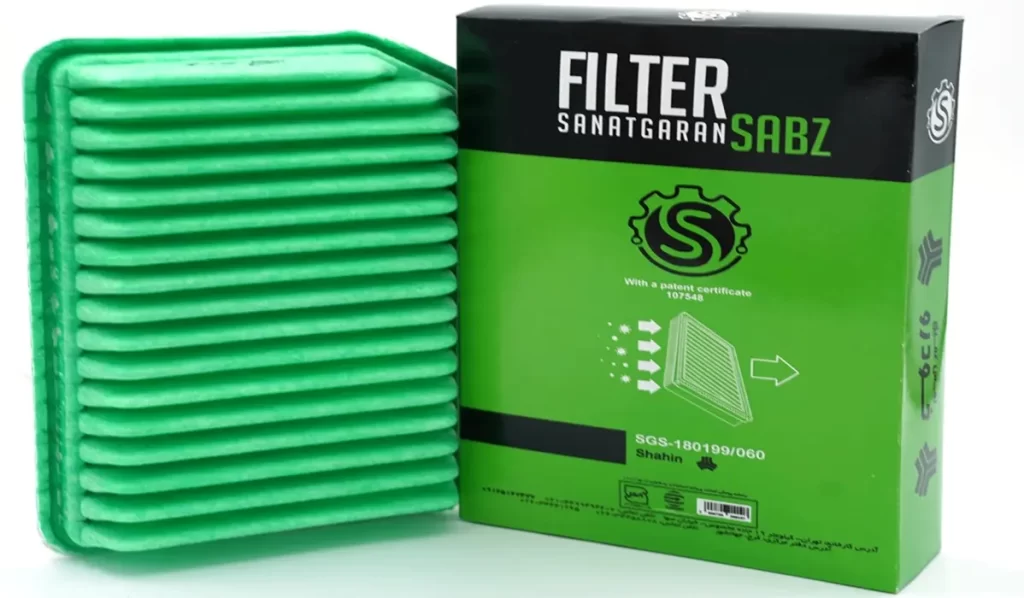

فیلتر هوای شاهین چیست و چه ویژگی‌هایی دارد؟
فیلتر هوای خودرو شاهین، قطعه‌ای است با ساختاری دقیق و مهندسی‌شده که وظیفه آن جلوگیری از ورود گرد و غبار، دوده و ذرات معلق به موتور است. در موتور M15 توربوشارژ شاهین، کیفیت فیلتراسیون اهمیت بالایی دارد؛ چرا که ورود هر ذره‌ای به محفظه احتراق می‌تواند آسیب جدی ایجاد کند. ویژگی‌های فنی فیلتر هوای شاهین:
- ساختار کاغذ چین‌خورده با تراکم بالا برای جذب ذرات زیر ۱۰ میکرون
- قاب پلیمری تزریقی برای آب‌بندی کامل
- سازگاری با استاندارد یورو ۵ جهت کاهش آلایندگی
این فیلتر باید دارای افت فشار کمتر از 25 میلی‌بار در دور موتور بالا باشد. طبق استاندارد ISO 5011، عملکرد فیلترهای OEM بر اساس راندمان فیلتراسیون و مقاومت حرارتی سنجیده می‌شود. در بسیاری از سوالات رایج دستگاه های تولید فیلتر هوا، کاربران درباره قالب این فیلتر و تفاوت آن با نمونه‌های مشابه سوال می‌پرسند. پاسخ ساده است: فیلتر شاهین به دلیل طراحی خاص موتور، از ابعاد و تراکم متفاوتی بهره می‌برد و قابل جایگزینی با نمونه‌های دیگر نیست.
طراحی اولیه فیلتر هوا؛ از مهندسی CAD تا تست‌های جریان هوا
فرآیند تولید فیلتر هوای شاهین از طراحی دقیق آغاز می‌شود. نخستین مرحله، مدلسازی سه‌بعدی با نرم‌افزارهای CAD مانند SolidWorks یا CATIA است. این طراحی شامل ابعاد کاغذ، محل چین‌زدگی‌ها، ضخامت فریم و محل نصب آب‌بندها می‌شود.
در گام بعد، از نرم‌افزارهای CFD برای تحلیل جریان هوا درون فیلتر استفاده می‌شود. مهندسان بررسی می‌کنند که جریان بدون ایجاد تلاطم و با حداقل افت فشار به موتور برسد.
مراحل طراحی اولیه:
- ترسیم نقشه دو بعدی از قالب
- ساخت نمونه اولیه با پرینتر سه‌بعدی یا CNC
- تست افت فشار با دستگاه‌های ISO 5011
- آنالیز فیلتراسیون با ذرات کمتر از ۵ میکرون
در این مرحله همچنین نوع چین‌زدگی (زیک‌زاک یا موازی) و فواصل آن تعیین می‌شود تا میزان سطح موثر فیلتراسیون بهینه باشد. طبق منابع فنی خارجی، این نوع طراحی نقش مستقیمی در کاهش مصرف سوخت و عمر بیشتر موتور دارد. در طراحی فیلتر هوای شاهین، دقت میلی‌متری و شناخت دقیق از هندسه موتور شرط اصلی موفقیت است.
مواد اولیه در تولید فیلتر هوا شاهین؛ از کاغذ فیلتر تا پلی‌پروپیلن تزریقی
انتخاب مواد اولیه در تولید فیلتر هوای شاهین، تعیین‌کننده کیفیت نهایی محصول است. هر جزء از فیلتر باید متناسب با دمای موتور، فشار هوا و شرایط محیطی باشد. انواع کاغذ فیلتر هوا خودرو در این بخش نقش اصلی را ایفا می‌کنند. فیلتر شاهین معمولا از کاغذ سلولزی با پوشش رزین ضد رطوبت ساخته می‌شود که تراکم آن بین 130 تا 160 گرم در متر مربع است. برخی مواد اولیه اصلی عبارت‌اند از:
- کاغذ فیلتر میکروفایبر
- چسب پلی‌یورتان مقاوم
- پلی‌پروپیلن تزریقی برای ساخت قاب
- فوم آب‌بند جهت جلوگیری از نشت هوا
- چسب حرارتی مخصوص نواحی اتصال
در جدول زیر از مواد اولیه رایج و ویژگی‌های آن‌ها قرار داده شده که به تصمیم‌گیری دقیق‌تر در هنگام تأمین مواد کمک می‌کند.
| ماده اولیه | ویژگی‌ها |
| کاغذ فیلتر | مقاوم در برابر رطوبت، جذب ذرات معلق |
| چسب صنعتی | اتصال مقاوم کاغذ به قاب فیلتر |
| پلی‌پروپیلن تزریقی | قابلیت تزریق قالبی، سبک و مقاوم |
| فوم آب‌بند | جلوگیری از نشت هوا از اطراف قاب |
| چسب حرارتی | استفاده در اتصالات حساس، مقاومت حرارتی بالا |
استفاده از مواد غیراستاندارد می‌تواند باعث افت عملکرد، کاهش فیلتراسیون و آسیب به سیستم تنفسی خودرو شود. بنابراین، انتخاب منابع تامین معتبر و مواد مطابق با استاندارد ISO بسیار حیاتی است.
مراحل گام‌به‌گام تولید صنعتی؛ از رول‌برش تا اسمبل نهایی
تولید فیلتر هوای شاهین، فرآیندی مهندسی‌شده و چندمرحله‌ای است که نیاز به دستگاه‌ها و کنترل دقیق دارد. مراحل به صورت زیر انجام می‌شود:
- برش کاغذ فیلتر با دستگاه رول‌برش اتوماتیک
- چین‌زدن کاغذ به کمک چین‌کن دقیق
- تزریق قاب پلیمری با دستگاه تزریق پلی‌پروپیلن
- چسب‌زنی اتوماتیک جهت اتصال فوم و کاغذ
- پرس و اسمبل نهایی برای اطمینان از آب‌بندی کامل
- خشک‌کن UV یا حرارتی برای تثبیت ساختار
در تمام این مراحل، استفاده از دستگاه تولید فیلتر هوا با کیفیت، نقش کلیدی دارد. مدل‌های تمام‌اتومات امروزی قادرند در هر شیفت بیش از ۵۰۰ عدد فیلتر شاهین تولید کنند. طبق منابع صنعتی، رعایت ترتیب مراحل، دقت در تزریق قالب و استفاده از تجهیزات استاندارد، ضامن کیفیت خروجی است. انحراف در هر یک از این گام‌ها باعث افت عملکرد یا برگشت محصول از بازار می‌شود. این مراحل باید مطابق با دستورالعمل‌های مهندسی ساخت (SOP) و با تایید مسئول کنترل کیفیت انجام شود.
کنترل کیفی در خط تولید؛ سنجش فیلتراسیون، افت فشار و مقاومت حرارتی
کنترل کیفی، قلب تپنده خط تولید فیلتر هوا شاهین است. مهم نیست مراحل تولید چقدر دقیق انجام شده‌اند، اگر آزمون‌های کیفی موفقیت‌آمیز نباشند، محصول نهایی قابل فروش نخواهد بود. آزمایش‌های کلیدی کنترل کیفیت:
- آزمون فیلتراسیون ISO 5011: سنجش درصد جذب ذرات ۲ تا ۱۰ میکرون
- افت فشار (Pressure Drop): نباید بیش از 25 میلی‌بار در دور بالا باشد
- آزمون رطوبت و حرارت: مقاومت فیلتر در دمای ۸۰ تا ۱۱۰ درجه سانتی‌گراد
- تست نشت هوا: کنترل عبور هوا از اطراف قاب یا اتصال‌ها
برای این تست‌ها، دستگاه‌های خاصی مورد نیاز است، از جمله: تستر دیجیتال افت فشار، اتاق رطوبت کنترل‌شده و دستگاه آنالیز ذرات معلق.
مراکز معتبر تولید فیلتر در ایران مانند «پارس فیلتر» و «سایه فیلتر» همگی از این استانداردها پیروی می‌کنند. رعایت این آزمون‌ها نه‌تنها کیفیت را تضمین می‌کند، بلکه مجوز ورود به بازار صادراتی را نیز فراهم می‌آورد.
دستگاه‌های مورد نیاز برای تولید فیلتر هوا شاهین
راه‌اندازی خط تولید فیلتر هوای شاهین نیازمند تجهیزات خاصی است که با ابعاد و ساختار فنی این خودرو هماهنگ باشد. برخلاف برخی فیلترهای ساده‌تر، تولید فیلتر شاهین به دلیل طراحی خاص، دقت بالاتر و تزریق دقیق‌تر قاب پلیمری نیاز به ماشین‌آلات به‌روز دارد. لیست دستگاه‌های مورد نیاز:
- دستگاه رول‌برش کاغذ: برای برش دقیق و بدون لبه‌سوزی
- چین‌کن اتوماتیک: ایجاد چین‌های متراکم با فاصله یکنواخت
- دستگاه تزریق پلی‌پروپیلن (Injection Molding): برای ساخت قاب پلاستیکی با قالب مخصوص شاهین
- پرس اتوماتیک اسمبل نهایی: اتصال دقیق اجزا
- تستر افت فشار و فیلتراسیون ISO: برای کنترل کیفی
بر اساس بررسی منابع صنعتی، نسخه‌های پیشرفته‌تر این دستگاه‌ها به تولیدکننده این امکان را می‌دهند که در هر شیفت کاری، ۵۰۰ تا ۸۰۰ فیلتر تولید کند. قیمت این تجهیزات با توجه به سطح اتوماسیون متفاوت است اما با بودجه متوسط و فضای ۷۰ تا ۱۲۰ مترمربع، قابل اجراست.

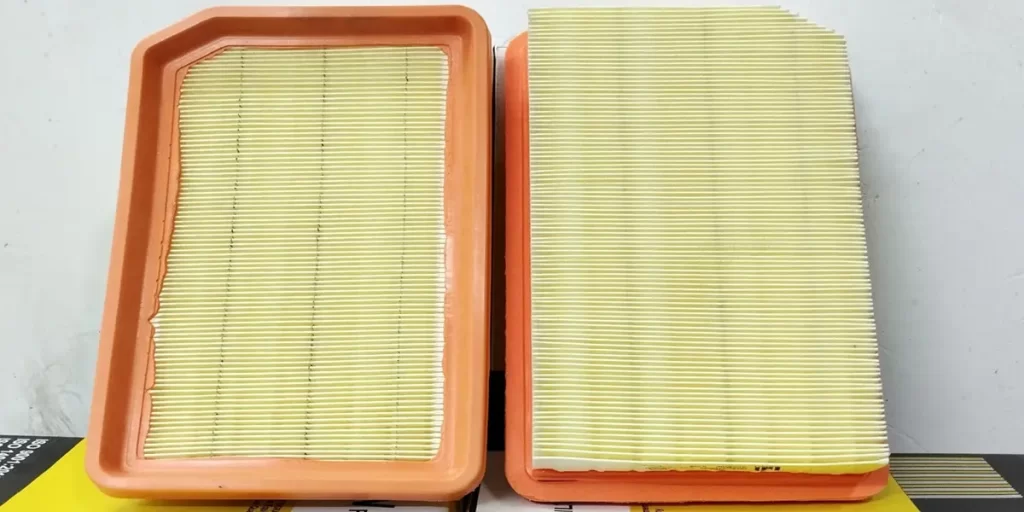

تفاوت تولید فیلتر شاهین با دیگر خودروها
تولید فیلتر هوا برای خودرو شاهین تفاوت‌های فنی مهمی با تولید فیلتر خودروهایی مثل پراید، تیبا یا پژو دارد. این تفاوت‌ها ناشی از نوع موتور توربوشارژ M15 و استاندارد آلایندگی یورو ۵ است که در شاهین استفاده می‌شود. تفاوت‌های اصلی:
- افزایش تراکم چین‌زدگی کاغذ: به دلیل حجم هوای بیشتر مورد نیاز موتور
- مواد مقاوم در برابر حرارت بالا: چون موتور توربوشارژ دمای بیشتری تولید می‌کند
- قابلیت فیلتراسیون ذرات زیر ۵ میکرون: برای جلوگیری از ورود ذرات مضر به توربوشارژ
- استفاده از قاب تزریقی دقیق‌تر: برای جلوگیری از نشت هوا
در فیلترهای خودروهای قدیمی‌تر، این سطح از دقت یا کیفیت ضرورت نداشت، اما شاهین به دلیل فناوری مدرن موتور، نیاز به طراحی خاص دارد. تولیدکنندگانی که این تفاوت‌ها را نادیده بگیرند، در بازار شکست خواهند خورد؛ چرا که حتی انحراف جزئی از ابعاد استاندارد، منجر به عدم نصب صحیح یا کاهش عملکرد موتور می‌شود.
آیا تولید فیلتر شاهین در کارگاه‌های کوچک ممکن است؟
بله، تولید فیلتر هوای شاهین در کارگاه‌های کوچک نیز قابل اجراست، اما به شرط رعایت اصول فنی، استفاده از تجهیزات استاندارد و کنترل کیفیت دقیق. بسیاری از تولیدکنندگان ایرانی با سرمایه‌گذاری کمتر از ۱ میلیارد تومان موفق به راه‌اندازی کارگاهی با ظرفیت روزانه ۲۰۰ الی ۳۰۰ فیلتر شده‌اند. پیش‌نیازهای کلیدی برای شروع در کارگاه کوچک:
- فضای ۸۰ تا ۱۲۰ مترمربع صنعتی
- نیروی متخصص برای تزریق و چین‌زدن
- دستگاه نیمه‌اتومات یا اتومات مقرون‌به‌صرفه
- قالب اختصاصی فیلتر شاهین
- سیستم کنترل کیفیت پایه (تستر افت فشار و آزمون فیلتراسیون ساده)
از آنجا که فیلتر شاهین جزو قطعات مصرفی است و عمر آن بین ۷ تا ۱۰ هزار کیلومتر است، بازار تقاضای مستمر دارد. اگر تولیدکننده بتواند کیفیت را حفظ کند و از مواد مرغوب استفاده کند، سوددهی قابل‌توجهی خواهد داشت؛ مخصوصا در بازار خدمات پس از فروش خودرو.
جمع‌بندی: تولید فیلتر هوا شاهین؛ از طراحی تا موفقیت در بازار رقابتی
تولید فیلتر هوا شاهین نه‌تنها یک فرصت صنعتی با سودآوری قابل توجه، بلکه شاخصی از بلوغ مهندسی داخلی در پاسخ به نیازهای خاص خودروهای ایرانی است. در این فرآیند، ترکیبی از طراحی دقیق، متریال مناسب، و تجهیزات پیشرفته به کار گرفته می‌شود تا محصولی مطابق با استانداردهای بین‌المللی همچون ISO 5011 و یورو ۵ تولید شود. شاهین به‌عنوان یکی از محصولات مهم سایپا، نیازمند فیلتری است که نه‌تنها عملکرد موتور را تضمین کند، بلکه در مقابل فشار، دما و گردوغبار جاده‌های ایران هم مقاومت نشان دهد.
از برش دقیق کاغذ فیلتر گرفته تا تزریق قاب پلیمری و تست افت فشار، هیچ مرحله‌ای در این خط تولید بی‌اهمیت نیست. این صنعت با سرمایه‌گذاری هوشمندانه، قابلیت راه‌اندازی در مقیاس کارگاهی و صنعتی را دارد و برای فعالان حوزه قطعات خودرو، یک مزیت رقابتی واقعی محسوب می‌شود. در پایان، اگر به‌دنبال ورود به حوزه‌ای با فناوری قابل درک، بازار گسترده و حاشیه سود مناسب هستید، تولید فیلتر هوای شاهین یکی از بهترین گزینه‌هاست. دانش فنی، دقت در تولید و توجه به استانداردها، رمز موفقیت در این مسیر خواهد بود.
سوالات متداول
۱. آیا فیلتر هوای خودرو شاهین با دیگر فیلترها قابل جایگزینی است؟
خیر. به دلیل طراحی خاص موتور M15 و نوع نصب فیلتر، فقط فیلترهای مخصوص شاهین با قالب دقیق قابل استفاده هستند.
۲. قیمت تقریبی تجهیزات تولید فیلتر هوا شاهین چقدر است؟
با بودجه حدود ۷۰۰ میلیون تا ۱.۲ میلیارد تومان (در سال ۱۴۰۳)، می‌توان یک خط تولید نیمه‌اتومات را راه‌اندازی کرد.
۳. چه تفاوتی بین کاغذ فیلتر شاهین و پژو وجود دارد؟
کاغذ فیلتر شاهین متراکم‌تر، ضخیم‌تر و مقاوم‌تر در برابر رطوبت و دمای بالاست.
۴. چطور از کیفیت نهایی فیلتر تولید شده مطمئن شویم؟
با انجام تست‌های افت فشار، فیلتراسیون ذرات، و تست مقاومت حرارتی در شرایط کنترل‌شده.
۵. آیا می‌توان در خانه یا فضای کوچک تولید کرد؟
تولید خانگی پیشنهاد نمی‌شود؛ به دلیل نیاز به دستگاه تزریق، سیستم تهویه صنعتی و کنترل کیفیت دقیق.
